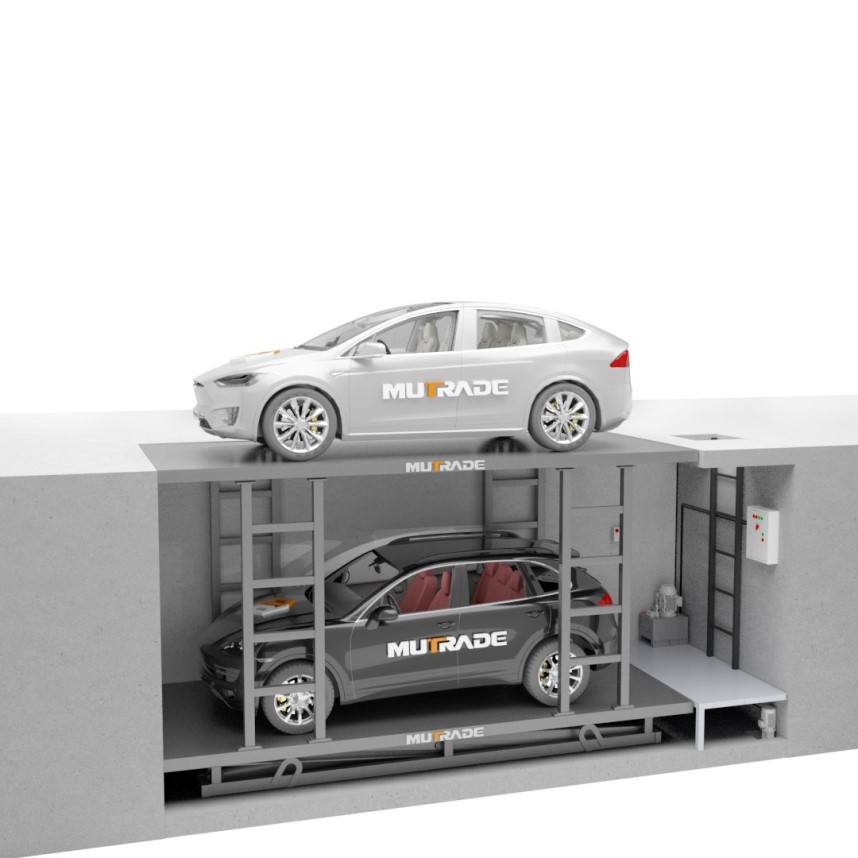

إنشاء عمود مصعد السيارة: تنسيق الأعمال الهيكلية والميكانيكية والكهربائية والسباكة والمعدات

إن دمج مصاعد المركبات في المباني السكنية أو التجارية لا يترك أي مجال للخطأ. تؤدي الانحرافات الطفيفة في بناء العمود إلى تأخير المشروع، وإعادة العمل الهيكلي على نطاق واسع، وإبطال ضمانات المعدات. يحدث انقطاع متكرر بين النية المعمارية وحقائق الهندسة الإنشائية والتسامح الصارم الذي يتطلبه مصنعو رفع المركبات. عندما يتم صب الخرسانة من العمق أو يتم حساب أعماق الحفرة بشكل خاطئ، فإن التعديلات الناتجة تؤثر على الجداول الزمنية للمشروع والسلامة الهيكلية. يتطلب التصدي لهذه التحديات اتباع نهج منظم لتنسيق أنظمة الرفع والحفرة وغرفة الآلة وأنظمة الهندسة الكهربائية والميكانيكية. ويضمن التنسيق المناسب التثبيت السلس والامتثال الصارم للقوانين والسلامة التشغيلية طويلة المدى لأنظمة نقل المركبات ذات السعة العالية. يجب عليك مواءمة فرقك الهيكلية والميكانيكية مبكرًا لتجنب تمزيق الخرسانة المصبوبة حديثًا. يتطلب الشاقة مصعد السيارات للخدمة قدرات تحميل هيكلية هائلة، وتفاوتات دقيقة للأبعاد، وتنسيقًا معقدًا عبر تخصصات البناء المتعددة.

• التسامح مطلق: تتطلب أعمدة مصعد السيارة تفاوتات صارمة (غالبًا ما تكون في حدود بوصة واحدة فوق الارتفاع بأكمله)؛ يجب رفع مستوى ممارسات البناء أو الخرسانة القياسية للوفاء بهذه المواصفات.

• سلامة الحفرة تملي النجاح: عمق الحفرة المناسب، والقدرة الهيكلية على تحمل تأثير السيارة، والعزل الصارم للماء هي متطلبات أساسية غير قابلة للتفاوض قبل تركيب المعدات.

• تصنيف الحرائق وسلامة الحياة: يجب أن تستوفي جدران الرافعة التصنيفات الصارمة لمقاومة الحرائق (عادةً من ساعة إلى ساعتين)، مما يتطلب اختيارًا دقيقًا للمواد وختم المفاصل.

• تعتبر اشتباكات الهندسة الكهربائية والميكانيكية مكلفة: يؤدي التنسيق الاستباقي لقطع الكهرباء المخصصة، وتنفيس الرافعات، وأنظمة إخماد الحرائق إلى منع فشل الامتثال في المراحل المتأخرة.

• محاذاة البائع: يعد الانتهاء من نموذج مصعد السيارة المحدد في وقت مبكر من مرحلة التصميم أمرًا بالغ الأهمية، حيث تفرض الأنظمة الهيدروليكية وأنظمة الجر وأنظمة MRL (غرفة الماكينات الأقل) متطلبات هيكلية مختلفة تمامًا وأحجام العمود.

تنسيق ما قبل البناء: تحديد معايير النجاح

صياغة المشكلة (معايير النجاح)

إن تحديد عمود جاهز يعني وضع معايير نجاح غير قابلة للتفاوض قبل وصول مقاول المصعد إلى الموقع. أنت بحاجة إلى جدران راسيا تمامًا من أرضية الحفرة إلى السقف العلوي. يجب أن تكون الخرسانة معالجة بالكامل، وعادةً ما تصل إلى حد أدنى 4000 رطل لكل بوصة مربعة بعد 28 يومًا. يجب أن تكون الحفرة جافة تمامًا، ولا تظهر عليها أي علامات لتسرب المياه الجوفية أو الحركة الشعرية. يجب عليك التحقق من خلوص الأبعاد لمراعاة كل جزء هيكلي، وقوس السكك الحديدية، وإطار الباب. يؤدي الفشل في تلبية هذه المواصفات الدقيقة إلى اختلال محاذاة سكة التوجيه. ويتسبب هذا في تآكل مفرط للمكونات الميكانيكية وجودة قيادة قاسية تؤدي إلى إتلاف أنظمة تعليق السيارة الحساسة. يجب على الفرق الميدانية استخدام مستويات الليزر والمحطات الشاملة للتحقق من هذه الأبعاد، حيث أن أشرطة القياس تقدم هوامش خطأ غير مقبولة على القطرات الرأسية الطويلة.

محاذاة فريق المشروع

يتطلب التنفيذ الناجح سير عمل صارمًا بين المهندس المعماري والمهندس الإنشائي والمقاول العام والشركة المصنعة للمصاعد. يجب أن تبدأ هذه المحاذاة خلال مرحلة التصميم التخطيطي. يحدد المهندس المعماري التخطيط المكاني وارتفاعات الهبوط. يقوم المهندس الإنشائي بحساب مسارات التحميل للتأثيرات الديناميكية للمركبة وقدرات شعاع الرفع. يعمل المقاول العام كمحور مركزي، مما يضمن تنفيذ جميع الصفقات للخطط دون أي انحراف. يجب عليك الانتهاء من الرسومات التنفيذية المعتمدة وتوزيعها من الشركة المصنعة للمصعد قبل صب ساحة واحدة من الخرسانة أو وضع كتلة بناء واحدة. إن الاستمرار بدون هذه الرسومات المعتمدة يضمن حدوث تعارضات هيكلية وهدم باهظ الثمن.

يجب أن يتبع سير عمل الموافقة على رسم الورشة تسلسلًا صارمًا:

1. المراجعة المعمارية للأبعاد المكانية وفتحات الأبواب وارتفاعات الهبوط.

2. التحقق الهندسي الإنشائي من مواقع تضمين دعامة السكك الحديدية، وقدرات أحمال أرضية الحفرة، ومواصفات شعاع الرفع العلوي.

3. تنسيق الهندسة الكهربائية والميكانيكية لوضع قطع التيار الكهربائي، وتوجيه تهوية الرافعة، وتكامل إخماد الحرائق.

4. توقيع المقاول العام على تسلسل البناء، والوصول إلى الموقع لمعدات الرفع، ومناطق التدريج لمكونات المصاعد.

تحجيم العمود وخلوصات الأبعاد

يتطلب حساب العرض والعمق الدقيقين للرافعة منهجية تتجاوز بكثير قياس منصة السيارة. يجب أن تستوعب مساحة العمود قضبان التوجيه شديدة التحمل، وأثقال الموازنة، والأسطوانات الهيدروليكية، ومعدات تشغيل الأبواب المعقدة. يجب على المهندسين مراعاة الخلوصات الجارية بين الكابينة وجدران الرفع. تحكم قواعد السلامة بشكل صارم هذه الموافقات لمنع مخاطر القص. علاوة على ذلك، يجب أن يوفر العمود مساحة كافية لموظفي الصيانة للوصول إلى المكونات الميكانيكية بأمان. تملي التفاوتات الشاقولية ضرورة الحفاظ على الأبعاد الداخلية الواضحة طوال الارتفاع الرأسي بأكمله. يمكن أن يؤدي العمود الذي يتناقص تدريجيًا إلى الداخل بمقدار نصف بوصة في الطابق العلوي إلى جعل عملية التثبيت بأكملها مستحيلة. سينتهي بك الأمر إلى تقطيع الخرسانة النهائية أو تعديل إطار الكابينة في الموقع، وكلاهما يدمر الجداول الزمنية للمشروع.

تأثير اختيار المعدات (التجارية مقابل السكنية)

إن اختيار نموذج رفع السيارة المحدد في وقت مبكر من مرحلة التصميم يمنع إعادة التصميم الهيكلي لاحقًا في المشروع. تختلف المساحة ومتطلبات التحميل الديناميكي وتكرار الاستخدام بشكل كبير حسب التطبيق. غالبًا ما تعطي مصاعد المركبات السكنية المخصصة الأولوية للجماليات والتصميمات الموفرة للمساحة. يستخدمون أحيانًا منصات ناتئة تضع أحمالًا هائلة غير مركزية على جدار هيكلي واحد. في المقابل، تتطلب مصاعد الشحن التجارية القياسية المستخدمة في الوكلاء كبيرة الحجم أو مرافق مواقف السيارات الآلية تكوينات ضخمة من أربعة أعمدة، وحفرًا أعمق، وأنظمة جر للخدمة الشاقة. إن تثبيت اختيار المعدات يحدد التعزيز المطلوب للخرسانة، وعمق الحفرة، والخلوص العلوي. وهذا يلغي التخمين في عملية الهندسة الإنشائية ويسمح لمقاول الخرسانة ببناء صب الخرسانة الدقيق.

المتطلبات الهيكلية والتفاوتات لأعمدة مصاعد السيارات

بناء الحفرة وأحمال الصدم

تعمل حفرة المصعد بمثابة المرساة الهيكلية للنظام بأكمله. المتطلبات الهندسية لأرضية الحفرة صارمة. وهي تفرض مواصفات عمق محددة تلائم حواجز السلامة والأسطوانات الهيدروليكية والإطار الهيكلي للمنصة عند الاستراحة عند أدنى هبوط. يجب أن تكون القاعدة مستوية تمامًا لضمان توزيع الحمل بشكل موحد. والأهم من ذلك، يجب أن تتحمل أرضية الحفرة والأساسات المحيطة أحمال الصدمات الديناميكية الهائلة. عندما تسير مركبة ثقيلة على منصة المصعد، يؤدي النقل المفاجئ للوزن إلى حدوث حمل صدمة. ينتقل هذا الحمل مباشرة عبر قضبان التوجيه والمخازن المؤقتة إلى أرضية الحفرة. يجب أن يقوم المهندسون الإنشائيون بتفصيل حديد التسليح الثقيل، وغالبًا ما يستخدمون حديد التسليح رقم 6 أو رقم 8 على مسافات ضيقة، لمنع تشقق الخرسانة أو استقرار الأساس تحت هذه الضغوط الديناميكية المتكررة. يجب التحقق من قدرة تحمل التربة من خلال الاختبارات الجيوتقنية قبل صب الأساس.

يمثل تسرب المياه الجوفية خطرًا شديدًا على تنفيذ أعمال بناء الحفرة. تؤدي الحفرة المغمورة بالمياه إلى تدمير أجهزة الاستشعار الكهربائية، وتآكل حواجز السلامة، وتلويث السائل الهيدروليكي. وهذا يؤدي إلى فشل كامل في النظام وفواتير إصلاح ضخمة. العزل المائي الصارم هو مطلب غير قابل للتفاوض. يجب على فرق البناء استخدام استراتيجيات العزل المائي الشاملة. أنت بحاجة إلى أغشية خارجية مطبقة على جدران الأساس قبل الردم. يجب عليك تركيب مصدات مائية فعلية عند جميع الوصلات الباردة بين أرضية الحفرة والجدران. توفر معالجات العزل البلورية الداخلية التي تخترق المصفوفة الخرسانية خط دفاع نهائي. غالبًا ما تكون المضخات الغاطسة مطلوبة بواسطة الكود. يجب عليك تنسيق موضعها بعناية لتجنب التدخل في معدات المصعد. ويجب أن تكون مجهزة بفواصل الزيت لمنع تصريف السائل الهيدروليكي إلى أنظمة الصرف الصحي البلدية.

جدران الرافعة، والتفاوتات الشاقولية، وتقييمات الحريق

تُعد جدران الرافعة المربعة والراسخة بشكل مثالي شرطًا أساسيًا لركوب المصعد بسلاسة وخالية من الاهتزازات. يجب تثبيت حواجز التوجيه بدقة الليزر. إذا كانت الجدران الهيكلية متموجة أو مقوسة أو مائلة، فستتطلب القضبان حشوًا مفرطًا. تفتقر القضبان ذات اللمعان الزائد إلى الصلابة الهيكلية، مما يتسبب في تأرجح الكابينة أثناء السير. يؤدي هذا المحاذاة غير الصحيحة إلى وضع ضغط هائل على أحذية التوجيه والبكرات، مما يؤدي إلى عطل ميكانيكي سابق لأوانه. يجب على المقاولين العامين فرض رقابة صارمة على الجودة. استخدم أعمدة الليزر والمسح المستمر لضمان بقاء جدران العمود ضمن التفاوتات المسموح بها المحددة من قبل الشركة المصنعة. غالبًا ما يكون هذا الانحراف أقل من بوصة واحدة على ارتفاع رأسي يبلغ خمسين قدمًا. يجب ترقيع أي شظايا خرسانية أو قرص عسل بملاط هيكلي عالي القوة قبل تثبيت أقواس السكك الحديدية.

يؤثر اختيار المواد لجدران الرفع بشكل مباشر على السلامة الهيكلية وسلامة الحياة. يتضمن البناء عادةً إما وحدات البناء الخرسانية (CMU) أو الخرسانة المصبوبة في المكان. يتطلب بناء CMU خلايا محشية بالكامل ووضعًا دقيقًا لنقاط الربط الهيكلية لأقواس السكك الحديدية التوجيهية شديدة التحمل. يجب أن يلبي مزيج الملاط متطلبات قوة الضغط الصارمة، ويجب تركيب عوارض الرابطة على فترات زمنية محددة. توفر الخرسانة المصبوبة في مكانها قوة فائقة وأسطح جدران أكثر سلاسة ولكنها تتطلب قوالب صب دقيقة للحفاظ على التفاوتات الشاقولية. بغض النظر عن المادة، تفرض قوانين البناء بشكل صارم تركيب جدران مقاومة للحريق لمدة ساعة أو ساعتين. وهذا يمنع الرافعة من العمل كمدخنة أثناء حريق المبنى. يجب أن تكون جميع الاختراقات الخاصة بأنظمة الهندسة الكهربائية والميكانيكية محكمة الغلق بمواد منتفخة معتمدة لمنع الحرائق للحفاظ على هذا التصنيف.

مقارنة مواد الرافعة

الخلوصات العلوية وعوارض الرفع

يتطلب الجزء العلوي من الرافعة نفس القدر من الاهتمام الهندسي الذي تتطلبه الحفرة. تضمن مساحة الملجأ العلوية التي ينص عليها القانون عدم تعرض موظفي الصيانة الذين يعملون أعلى كابينة المصعد إلى السقف إذا تجاوز المصعد هبوطه العلوي. يتم تحديد هذه الخلوص من خلال سرعة المصعد وارتفاع كابينة السيارة. بالإضافة إلى ذلك، يجب على المهندسين الإنشائيين تصميم وتحديد عارضة الرفع المقدرة في المركز العلوي المطلق للعمود. هذه الحزمة الفولاذية، عادةً ما تكون على شكل حرف S أو شكل W، تكون إلزامية للرفع الأولي لكابينة المصعد الثقيل، والمنصة، والآلات أثناء التثبيت. يظل بمثابة أداة دائمة للصيانة المستقبلية أو استبدال المحرك أو تغيير الكابلات. يجب أن يتم تصميم العارضة لدعم أثقل مكون منفرد في نظام المصعد، بالإضافة إلى عامل الأمان، ويجب تثبيتها بشكل آمن في الجدران الهيكلية.

تنسيق الهندسة الكهربائية والميكانيكية: دمج أنظمة البناء

الطلبات الكهربائية وقطع الاتصال

تسحب مصاعد المركبات ذات السعة العالية تيارًا كهربائيًا كبيرًا. إنها تتطلب مصادر طاقة مخصصة يجب تنسيقها قبل وقت طويل من تعليق الحوائط الجافة. يجب على المهندسين تحديد الجهد والطور والتيار الصحيح لمحرك الدفع الرئيسي. يتطلب هذا غالبًا مصدر طاقة ثلاثي الطور بقوة 480 فولت مع موصلات نحاسية كبيرة الحجم لمنع انخفاض الجهد أثناء المصاعد الثقيلة. التنسيق إلزامي لوضع قطع قطع الخط الرئيسي. يجب عليك تحديد موقعها في غرفة آلة المصعد المجاورة لجانب الضرب من الباب للوصول الفوري في حالات الطوارئ. يجب أن تتميز عمليات قطع الاتصال بمرفقات شديدة التحمل مصنفة من قبل NEMA. علاوة على ذلك، يلزم وجود دوائر مخصصة منفصلة لإضاءة الكابينة، ومشغلي الأبواب، والمآخذ الملائمة لغرفة الماكينة. سيؤدي الفشل في عزل هذه الدوائر وفقًا للمادة 620 من قانون الكهرباء الوطني (NEC) إلى فشل عمليات التفتيش الحكومية وتأخير المشروع.

التدفئة والتهوية وتكييف الهواء (HVAC)، وتنفيس الرافعة، والتحكم في المناخ

تولد أعمدة المصاعد وغرف الآلات حرارة كبيرة وتتطلب تحكمًا صارمًا في المناخ لتعمل بأمان. تتطلب قوانين البناء في كثير من الأحيان تنفيس الرافعة في الجزء العلوي من العمود لاستنفاد الدخان والغازات الساخنة في حالة نشوب حريق. وهذا يمنع العمود من الضغط ودفع الدخان إلى الأرضيات المشغولة. غالبًا ما يتم ربط هذه الفتحات بنظام إنذار الحريق الخاص بالمبنى عبر المخمدات الآلية. تظل مغلقة لتوفير الطاقة وتفتح تلقائيًا عند اكتشاف الدخان. في غرفة الآلة، التحكم في درجة الحرارة أمر حيوي. الأنظمة الهيدروليكية حساسة بشكل خاص لتقلبات درجات الحرارة. تزيد البيئات الباردة من لزوجة السوائل، مما يتسبب في بطء التشغيل ومشاكل في التسوية. يمكن أن تتسبب الحرارة الزائدة في فشل وحدة التحكم وتدهور موانع التسرب الهيدروليكية. غالبًا ما تكون وحدات التدفئة والتهوية وتكييف الهواء (HVAC) ذات النظام المنفصل مطلوبة للحفاظ على غرفة الآلة ضمن نطاق درجة الحرارة المحدد من قبل الشركة المصنعة، عادةً ما بين 60 درجة فهرنهايت و90 درجة فهرنهايت.

إخماد الحرائق ورحلات التحويل

يؤدي دمج مرشات الحريق داخل عمود المصعد إلى حدوث مخاطر شديدة للصعق الكهربائي واحتمال تلف المعدات. عندما تفرض قوانين البناء المحلية استخدام رؤوس الرشاشات في الرافعة أو غرفة الآلة، فإن قوانين السلامة الكهربائية تتطلب تكاملًا معقدًا يعرف باسم نظام رحلة التحويلة. يجب تركيب كاشفات الحرارة بجوار كل رأس رشاش. يجب أن يكون تصنيف درجة حرارة كاشف الحرارة أقل من رأس الرشاش (على سبيل المثال، كاشف حرارة 135 درجة فهرنهايت مقترنًا برأس رشاش 155 درجة فهرنهايت). في حالة حدوث حريق، يقوم كاشف الحرارة بتشغيل قاطع رحلة التحويلة. يؤدي ذلك إلى فصل جميع الطاقة الرئيسية عن معدات المصعد على الفور قبل أن يصل رأس الرشاش إلى درجة حرارة التنشيط ويصرف الماء. يمنع هذا التسلسل الماء من قصر دائرة المعدات الحية ذات الجهد العالي. يعد التنسيق بين مقاول إنذار الحريق ومركب الرشاشات والمقاول الكهربائي لتسلسل هذا النظام بشكل مثالي أحد أكثر الجوانب صعوبة في تكامل الهندسة الكهربائية والميكانيكية للمصاعد. يجب عليك اختبار هذا التسلسل بشكل متكرر قبل وصول مفتش الدولة.

تقييم أنظمة القيادة: غرفة الآلة مقابل غرفة الآلة الأقل (MRL)

التكوينات الهيدروليكية مقابل تكوينات الجر

يؤدي الاختيار بين النظام الهيدروليكي المشدود ونظام الجر إلى تغيير التصميم الهيكلي للمبنى بشكل أساسي. تستخدم الأنظمة الهيدروليكية مكبسًا يحركه السائل لرفع الكابينة. إنها فعالة للغاية بالنسبة للأحمال الثقيلة والارتفاعات العمودية الأقصر. وهذا يجعلها شائعة لتطبيقات المركبات المكونة من طابقين أو ثلاثة طوابق. ومع ذلك، فإنها تتطلب غرفة آلة مجاورة لإيواء المضخة الهيدروليكية وخزان السوائل. كما أنها تتطلب في كثير من الأحيان حفرًا أعمق لاستيعاب غلاف الأسطوانة. تستخدم أنظمة الجر كابلات أو أحزمة فولاذية يقودها محرك كهربائي وأثقال موازنة. وهي ضرورية للمباني الشاهقة والسرعات الأعلى. تضع أنظمة الجر أحمالًا هيكلية هائلة على هيكل المبنى العلوي. يجب عليك تثبيت حديد التسليح الثقيل في الجزء العلوي من الرافعة لدعم وزن الكابينة المحملة بالكامل، والأثقال الموازنة، وآلة الرفع.

مقايضات تخصيص المساحة

يجب على المهندسين المعماريين أن يزنوا المفاضلات المكانية لأنظمة القيادة المختلفة في وقت مبكر من عملية التصميم. تتطلب أنظمة الجر الهيدروليكية أو العلوية التقليدية غرفة ماكينة مخصصة. يستهلك هذا لقطات مربعة قيمة يمكن استخدامها لوقوف السيارات أو التخزين أو المساحة القابلة للتأجير. تعمل تقنية غرفة الماكينة الأقل (MRL) على تخفيف ذلك عن طريق وضع محرك الرفع المدمج مباشرة داخل طريقة الرفع. عادة ما يتم تركيب المحرك على قضبان التوجيه في الجزء العلوي من العمود، ويتم وضع وحدة التحكم في خزانة صغيرة مجاورة. في حين أن أنظمة MRL توفر المساحة الأرضية، إلا أنها تتطلب مساحة أكبر قليلاً للرافعة. يقومون بوضع جميع الأحمال الهيكلية مباشرة على جدران العمود وقضبان التوجيه. يجب على المهندسين الإنشائيين التأكد من أن جدران الرافعة مصممة لتحمل هذه الأحمال الرأسية المركزة دون التواء أو انحراف.

تنفيذ البناء: تخفيف المخاطر ومراقبة الجودة

إدارة الاشتباكات في بيئة BIM

لا تترك تركيبات رفع المركبات الحديثة أي مجال لأخطاء التوجيه الميداني. يعد استخدام نمذجة معلومات البناء (BIM) على مستوى التطوير (LOD) 400 الإستراتيجية الأكثر فعالية للكشف عن الاشتباكات المادية قبل بدء البناء. من خلال دمج نماذج المعدات ثلاثية الأبعاد الخاصة بالشركة المصنعة للمصاعد مع النماذج الهيكلية ونماذج الهندسة الكهربائية والميكانيكية، يمكن للمقاولين تحديد التعارضات. يمكنك اكتشاف التداخل بين قضبان توجيه المصعد، والألواح الهيكلية، وخطوط السباكة، ومجاري التدفئة والتهوية وتكييف الهواء (HVAC). يضمن تنسيق BIM عدم اختراق القنوات الكهربائية للرافعة في المناطق المحظورة. إنه يتحقق من أن الروابط الهيكلية تتماشى تمامًا مع وصلات البناء أو تقوية الخرسانة. يؤدي حل هذه الاشتباكات رقميًا إلى توفير أسابيع من العمل الميداني. إنه يمنع التنازلات الهيكلية المرتبطة بالاختراقات غير الصحيحة للحفر الأساسي من خلال الجدران الخرسانية الجاهزة.

مراقبة الجودة وحماية المعدات أثناء البناء

يجب على المقاولين العامين تنفيذ قائمة مرجعية صارمة لمراقبة الجودة طوال مرحلة بناء العمود. يجب أن يتم التحقق من أبعاد العمود عند كل مستوى طابق أثناء البناء، وليس فقط عند الانتهاء. يجب مسح مواقع ألواح التضمين والتوقيع عليها قبل كل صب خرسانة. بمجرد بناء العمود، يجب تنظيفه جيدًا. سيؤدي حطام البناء والطين الخرساني والغبار إلى تدمير مسارات أبواب المصعد الحساسة والاتصالات الكهربائية. يتحمل GC مسؤولية حماية الرافعة وجميع مكونات المصعد المرحلية من التعرض للطقس. إذا لم يكن غلاف المبنى مغلقًا بالكامل، فيجب تركيب أسقف مؤقتة وحواجز للرطوبة. وهذا يمنع المطر من إغراق الحفرة أو صدأ قضبان التوجيه المصنعة بدقة.

قائمة مراجعة مراقبة جودة بناء العمود

التنقل في التعليمات البرمجية المحلية وعمليات التفتيش

توجد منشآت رفع المركبات عند التقاطع المعقد لـ ASME A17.1 (قانون السلامة للمصاعد والسلالم المتحركة)، وقوانين البناء المحلية، ولوائح مكافحة الحرائق البلدية. يتطلب التنقل في هذا المشهد التنظيمي التواصل الاستباقي مع مفتشي المصاعد التابعين للدولة أو البلدية. يجب على المقاول العام التأكد من استيفاء جميع المتطلبات الأساسية قبل أن يتمكن مقاول المصعد من البدء في التثبيت. يتضمن ذلك حفرة جافة، وتوافر الطاقة الدائم، وعوارض الرفع المثبتة. عمليات التفتيش النهائية صارمة. سيقوم المفتش باختبار تكامل رحلة التحويلة، وتسلسل استدعاء الحرائق، والفرملة الديناميكية ذات التحميل الكامل. يؤدي الفشل في إجراء الفحص النهائي بسبب عدم وجود متطلبات رمز إلى تأخير إصدار شهادة الإشغال. يؤدي هذا إلى تعليق معدل دوران المبنى بالكامل ويؤدي إلى غرامات مالية ضخمة.

خاتمة

• اطلب إجراء مسح شامل للموقع ومراجعة الأبعاد لخططك المعمارية الحالية لتحديد الاصطدامات المحتملة للرافعات.

• ابدأ مشاورة التصميم مع الشركة المصنعة المتخصصة في رفع المركبات لوضع اللمسات الأخيرة على اختيار المعدات وتثبيت متطلبات الحمل الهيكلي.

• قم بتنفيذ قائمة مرجعية لتنسيق العمود الفني للمقاول العام الخاص بك لفرض تفاوتات صارمة في السباكة ومعالم تكامل الهندسة الكهربائية والميكانيكية.

• حدد موعدًا لاجتماع تنسيق ما قبل البناء مع المهندس الإنشائي والمقاول الكهربائي وفريق إخماد الحرائق لتحديد متطلبات رحلة التحويلة والتهوية.

التعليمات

س: ما هو عمق الحفرة القياسي المطلوب لمصعد السيارة؟

ج: يختلف عمق الحفرة بشكل كبير بناءً على نوع المحرك، وقدرة الرفع، وسرعة المنصة. عادة، يتراوح من 4 إلى 6 أقدام. قد تتطلب الأنظمة الهيدروليكية حفرًا أعمق لإيواء أغلفة الأسطوانات، بينما تحتاج أنظمة الجر للخدمة الشاقة إلى مساحة لمخازن أمان كبيرة. قم دائمًا بمراجعة الرسومات التنفيذية الخاصة بالشركة المصنعة قبل التنقيب.

س: إلى أي مدى يجب أن يكون عمود المصعد راسيا؟

ج: تتطلب معايير الصناعة دقة متناهية، وتتطلب عادةً أن تكون جدران العمود راسيا في حدود +/- 1 بوصة فوق الارتفاع الرأسي الكامل للرافعة. يعد التفاوت الصارم في السماكة أمرًا إلزاميًا لضمان إمكانية تركيب قضبان التوجيه بشكل آمن دون حشوات مفرطة، مما يمنع تأرجح الكابينة والتآكل الميكانيكي المبكر.

س: ما هو معدل الحريق المطلوب لعمود مصعد السيارة؟

ج: تفرض قوانين البناء عمومًا تصنيفًا لمقاومة الحريق لمدة ساعة أو ساعتين لجدران الرفع. تعتمد المتطلبات الدقيقة على الارتفاع الإجمالي للمبنى، وتصنيف الإشغال، وما إذا كان العمود يربط مناطق حريق متعددة. يجب أن تكون جميع الوصلات والاختراقات محكمة الغلق بمواد مانعة للحريق معتمدة للحفاظ على هذا التصنيف.

س: هل يمكن أن تمر الأنابيب أو القنوات الكهربائية والميكانيكية عبر عمود مصعد السيارة؟

ج: لا. تحظر قوانين المصاعد والبناء بشكل صارم توجيه الأنظمة الميكانيكية أو الكهربائية أو أنظمة السباكة غير المتعلقة بالمصاعد من خلال الرافعة. يُسمح فقط بتوصيل الأسلاك والقنوات والأنابيب الضرورية مباشرة لتشغيل وسلامة المصعد نفسه داخل العمود لمنع التداخل ومخاطر السلامة.

س: ما هي متطلبات التهوية لعمود مصعد السيارة؟

ج: تتطلب الأكواد غالبًا وجود فتحة تهوية في الجزء العلوي من الرافعة للسماح للدخان والغازات الساخنة بالهروب أثناء الحريق، مما يمنع العمود من الضغط. بالإضافة إلى ذلك، تتطلب غرف الماكينات تحكمًا مخصصًا في المناخ لتنظيم درجات الحرارة، مما يضمن احتفاظ السوائل الهيدروليكية باللزوجة المناسبة وعدم ارتفاع درجة حرارة وحدات التحكم الكهربائية.

س: لماذا تعتبر رحلة التحويلة مطلوبة في بناء المصعد؟

ج: إن رحلة التحويل هي آلية مهمة لسلامة الحياة يتم استخدامها عند وجود مرشات الحريق في العمود أو غرفة الآلة. إنه يستخدم كاشف الحرارة لفصل الطاقة الكهربائية الرئيسية تلقائيًا عن معدات المصعد قبل تنشيط رأس الرشاش، مما يمنع حدوث صعق كهربائي كارثي وتلف شديد للمعدات.
